1．概述
该款手持式数显可调光衰减器能够对光信号进行连续可变衰减。由于此衰减器主要是为了对激光系统进行在线测试，因此，该仪表适用于包含通信设备的的数字体系（PDH、SDH）应用以及采用模拟调制（CATV）的系统中。
采用一个中性的密度滤波器对光信号进行衰减。通过旋转仪表前面板上的旋转拨盘进行衰减，衰减范围在2.5到60dB之间。
2.技术指标
|
可衰减波长范围 |
1260～1650nm |
|
光纤类型 |
9/125um单模光纤 |
|
接头类型 |
FC/PC |
|
校准波长 |
1310/1490/1550/1625nm |
|
衰减范围 |
2.5～60dB |
|
分辨率 |
0.05dB |
|
插入损耗 |
<2.5dB |
|
线性度 |
± 0.5 dB |
|
重复性 |
± 0.2 dB |
|
整体衰减精度 |
± 0.8 dB |
|
背向反射 |
> 35 dB（典型值40 dB） |
|
最 大允许输入 |
+20 dBm |
|
显示类型 |
点阵128*64黑白，白色背光 |
|
可充电电池 |
7.4V |
|
电源适配器 |
7～8.5V |
|
工作温度 |
0～40℃ |
|
储存温度 |
-10～60℃ |
|
湿度 |
0～85%（不冷凝） |
|
重量 |
450g |

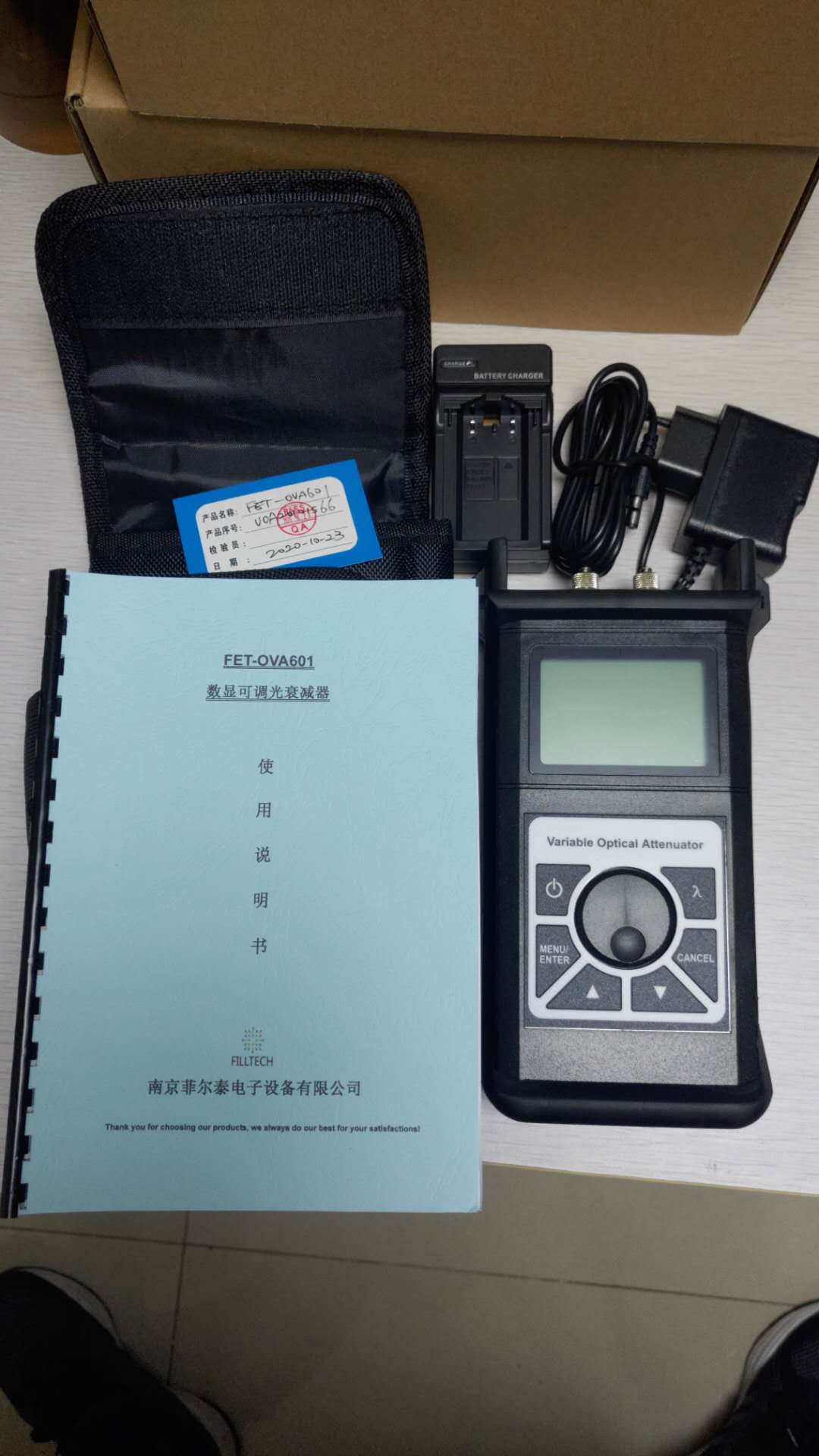

3．标准配置
1. 数显可调光衰减器 1台
2. 使用说明书 1本
3. 可充电电池(7.4V) 1节
5. 充电器 1个
6. 清洁棉签 1包
注：请以实物装箱单为准，以上仅供参考。
