:3561便携式三相电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，同时配备了大容量的存储器，能够对电网运行进行长期的数据采集监测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。南京菲尔泰电子，025-52394061,13851621842，菲尔泰微信公众号：fet1718

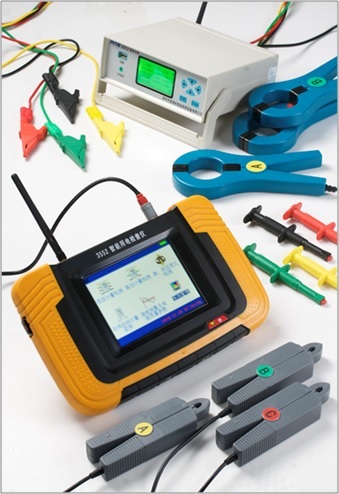

FETP3561便携式三相电能质量分析仪

¢ 用途

电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测

¢ 特点

u 仪表使用触摸屏，使操作更简单、方便；

u 可进行测量，并保存数据，将其上传到PC机进行分析；

u 中文菜单操作，简单易学。

u 模块化结构，设计合理，运行可靠。

¢ 功能

® 电压/电流/频率测量功能 ® 谐波测量功能

® 功率测量功能 ® 三相不平衡测量功能

® 浪涌电流测量功能 ® 波动/闪变测量功能

® 骤升/骤降测量功能 ® 监测记录功能

® 数字示波器功能

¢技术参数

项目名称	可测量范围	测量精确度	说明
电压/电流/频率	三相电压：10~700V(真有效值) 零线电压：1～70V(真有效值) 三相电流：0~1000A(真有效值，选配1000A电流传感器) 零线电流：0~25A(真有效值，选配25A电流传感器) 频率： 40~70Hz	电压：±0.5% 电流：±0.5% 频率：±0.01Hz	此处以A相电压频率作为测量频率
谐波测量	电压谐波：总谐波、1~50次谐波电流谐波：总谐波、1~50次谐波	电压谐波： ±0.1(%f) 电流谐波：±1%
功率测量	有功：0.05~700KW 视在：0.05~700KVA 无功：0.05~700KVAR 功率因数：0.00~1.00 有功电能：0.01~10000kWh 视在电能：0.01~10000kVAh 无功电能：0.01~10000kVARh 平均功率因数：0.00~1.00	有功：±2% 视在：±2% 无功：±2% 功率因数：读数±0.005 有功电能：±2% 视在电能：±2% 无功电能：±2% 平均功率因数：读数±0.005
三相不平衡	基波电压：10~700V(真有效值) 基波电流：0.5~1000A(真有效值) 基波频率：40~70Hz 相角：0~360ْ 不平衡度：0.0%~100%	电压：0.5% 电流：0.5% 频率：读数±0.01Hz 相角：读数±0.3ْ 电压不平衡度：读数±0.2 电流不平衡度：读数±0.2	此处以A相电压频率作为总测量频率

监测记录	可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变	记录时长＝（仪表可记录zui大数据个数×保存时间间隔）/60分钟=18635*3秒/3600秒钟=15.5小时保存时间间隔：3S～30Mmin 记录时长：15小时～388天
骤升骤降	电压骤升、电压骤降以及暂时断电
波动	电压波动量：0.1%~10.0%	测量误差：±5％
闪变	短时闪变长时闪变	短时间闪变测量误差:±5％长时间闪变测量误差：±5％
数字示波器	三相电压、三相电流、零线电压和零线电流瞬时波形	zui大采样频率：200KHz zui小采样频率：100Hz
型号	FETP3561
尺寸	290×110×55mm
显示屏	触摸屏，5.7寸320×240彩色图形LCD
通讯接口	USB
重量	1.6KG
内存	128M bit
