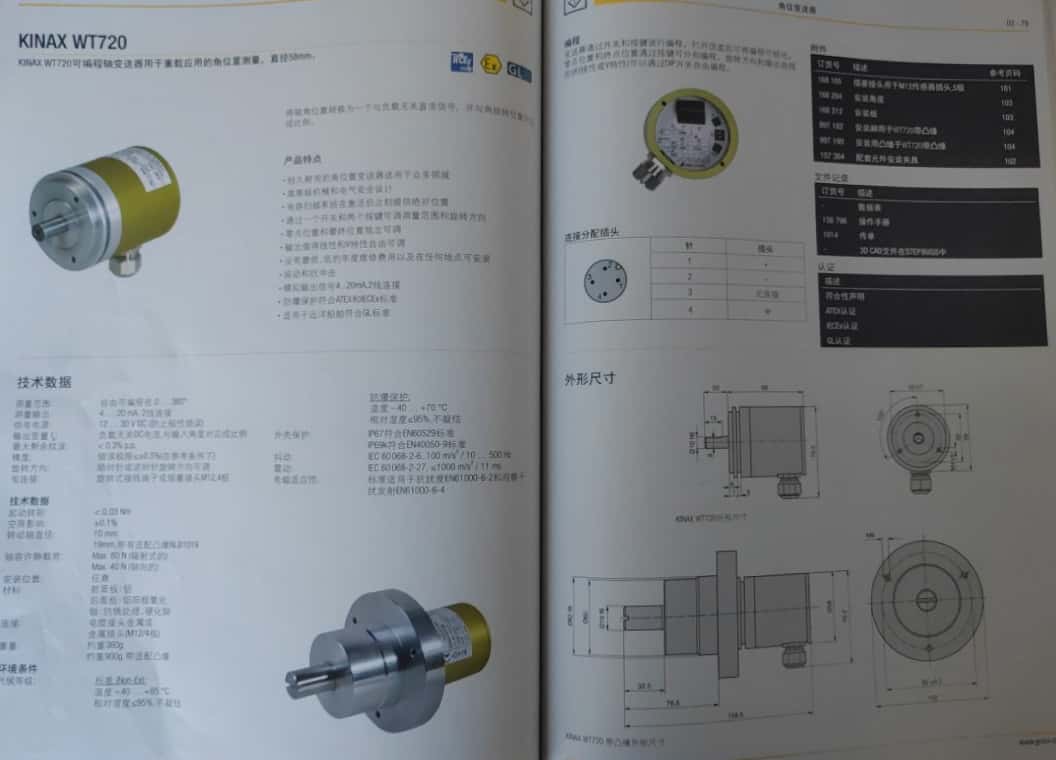

针对重型应用，带轴可编程角位变送器KINAX WT720

将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接。

功能特点：

•坚固的结构可适用于现场应用

•机械与电安全系数非常高

•激活后，电容式扫描系统马上就能提供一个******的位置信号

•通过开关与两个按钮，可调整测量范围与旋转方向

•零位与末位可独立调整

•线性与V字性特性的输出可自由编程

•无磨损，低年度维护费用以及可安装的地方不受限

•防冲击与震动

•模拟输出信号4...20mA，两线制连接

配置状态：

技术数据

测量范围： 0...360°自由编程

测量输出： 4...20mA，两线制连接

供电： 12...30V DC（极性反接保护）

输出变量IA： 负荷独立直流电流，与输入角度成比例

zui大残余纹波： < 0.3% p.p.

精度： 误差范围≤±0.5%（标准条件）

旋转方向： 顺时针或逆时针方向可调

电气连接： 弹簧型端子块或者M12，4极的插塞

机械数据

启动扭矩： < 0.03 Nm

间隙影响： ±0.1%

传动轴直径： 10 mm

19 mm, 带转接法兰 NLB1019

静态负载能力： Max. 80 N （径向）

Max. 40 N （轴向）

装配位置： 任意

材质： 正面：铝

背面：铝，表面氧化处理

轴：防锈硬化钢

连接： 电缆填料金属或插塞金属（M12/4极）

重量： 约360g

约900g，带转接法兰NLB1019
